... A21TF 4x4 - konstrukce

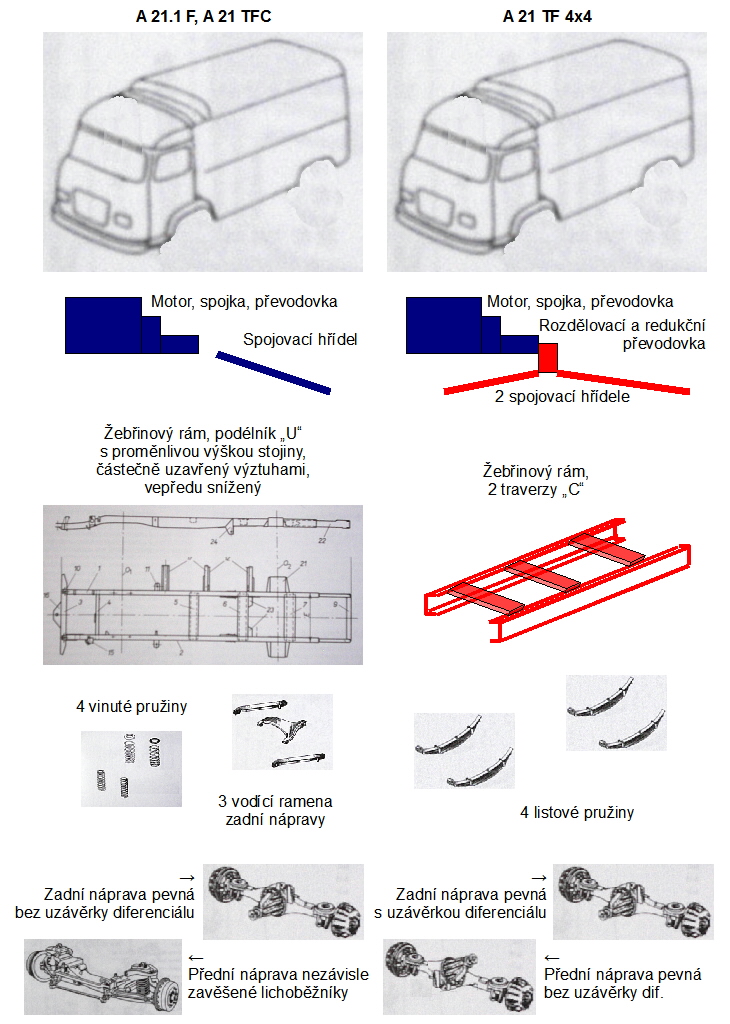

AVIA FURGON 4x4,
konstrukce a srovnání
s A 21.1 F a s A 21 TFC.



Karoserie.
Avia A21TF 4x4

Karoserie.
Motor, spojka, převodovka.
Spojovcí hřídel.

Motor, spojka, převodovka.
Rozdělovací a redukční převodovka.
2 spojovací hřídele.
Žebřinový rám, podélník „U“
s proměnlivou výškou stojiny,
částečně uzavřený výztuhami,
vepředu snížený.

Žebřinový rám,
2 traverzy "C".

4 vinuté pružiny,
3 vodící ramena zadní nápravy.

4 listové přužiny.

Přední náprava nezávisle zavěšené lichoběžníky.
Zadní náprava pevná
bez uzávěrky diferenciálu.

Přední náprava pevná
bez uzávěrky diferenciálu.
Zadní náprava pevná
s uzávěrkou diferenciálu.

Kliknutím se otevře do nového okna velký obrázek 730 x 1 024 bodů, 372 kB.



Fotografie a srovnání detailů.

Avia A21TF 4x4 Avia A21TF 4x4 Avia A21TF 4x4 Avia A21TF 4x4
